產品簡介
中成泵業立式清水離心泵、IHG型不銹鋼立式管道泵品牌廠家為您提供立式清水離心泵、IHG型不銹鋼立式管道泵型號,選型,視頻等技術服務:021-66519999。適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。
不銹鋼管道泵工作條件:
- 吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
- 不銹鋼管道泵環境溫度<40℃，相對濕度<95％。
- 立式管道泵所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。
IHG型不銹鋼立式管道泵供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。

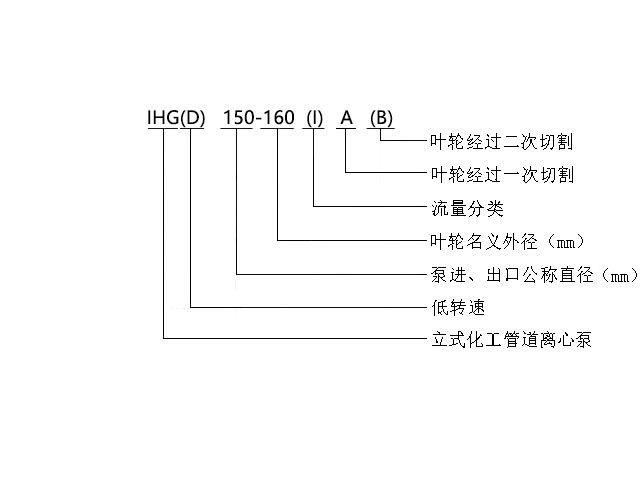

型號意義
產品優勢
- IHG型化工管道泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
- 葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
- 軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
- 安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
- 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
- 可根據管路布置的要求采用泵的豎式和橫式安裝。
選型范圍
- 口徑范圍 : 15-500(mm)
- 流量范圍 : 1.1-1450(m3/h)
- 揚程范圍 : 7-150(m)
IHG型單級單吸化工管道泵性能參數：
結構圖紙
IHG型結構說明：
1.機械密封前置有承磨付，泵蓋上設有密封冷卻、沖洗孔，適用于抽送介質易揮發或結晶的場合，延長在介質含微小顆粒時機械密封的使用壽命。
2.泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。
3.機械密封采用硬質合金材質。
安裝尺寸本數據僅供參考，請以實際訂貨為準！
隔振器（墊）需客戶自己購買
