產品簡介

---

FZB系列氟塑料自吸泵是按標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式優質的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性更好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構優質合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。 FZB自吸泵突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵初次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的更佳選擇。

技術參數：

• 流量：1.5～60m3/h；
• 揚程：15～50m；
• 轉速：2900r/min；
• 功率：1.5～15KW；
• 進口直徑：25～80mm；
• 適用溫度：-20℃～120℃。



型號意義

---

產品優勢

---

1. 泵體采用鑄鐵內襯氟塑料(PTFE、FEP、PFA)整體燒結壓制而成，泵蓋、葉輪等過流部件采用金屬嵌件外包氟塑料（PTFE、FEP、PFA)整體燒結壓制而成；
2. 軸封為外裝式單端面機械密封，對磨的密封面可選配：碳化硅、硬質合金等材料，可按要求選配179單端面?雙端面機械密封和外裝式機械密封，以達到各種工況要求。
3. 軸聯后拉式設計，無需拆卸管道，維修方便；臥式安裝，振動小，噪音低，運行平穩，可與標準化工離心泵互換，方便用戶更換和使用；
4. 氣液混合自吸式設計，具有強自吸功能，自吸高度可達4m。



選型范圍

---

FZB型自吸式襯氟泵的過流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB型自吸式襯氟泵的用途更為廣泛，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等等。 FZB型自吸式襯氟泵人性化的設計原理、出眾的工作性能，已成為越來越多的使用單位必不可少的泵設備之一。

性能參數本數據僅供參考，請以實際訂貨為準！

---

規格型號	蝕量（m）	轉速（r/min）	流量（m3/h）	揚程（m）	效率（%）	自吸高度（m）	自吸時間（s）	進口X出口（mm）	電機功率（kw）	整機重量（kg）
FZB25-18	3	2900	3.6	18	20	1	180	25X25	2.2	65
FZB40-20	3	2900	8	20	42	1	180	40X50	3	47
FZB40-30	3.5	2900	8	30	48	3	150	40X50	4	160
FZB50-20	3	2900	12	20	48	1	180	50X50	3	47
FZB50-30	3.5	2900	12	30	48	3	150	50X50	4	160
FZB50-45	3.5	2900	12	45	35	3	150	50X32	7.5	210
FZB50-70	4	2900	12	70	26	3	150	50X32	15	320
FZB65-30	4	2900	25	30	55	3	200	65X50	7.5	210
FZB65-45	4	2900	25	45	42	3	180	65X40	11	300
FZB65-70	4	2900	25	70	41	3	180	65X40	30	530
FZB80-30	4.5	2900	50	30	58	3	150	80X65	11	284
FZB80-45	4.5	2900	50	45	53	3	180	80X65	15	330
FZB80-70	5	2900	50	70	50	3	200	80X50	30	550
FZB100-30	6	2900	100	30	60	3	150	100X80	18.5	390
FZB100-45	6	2900	100	45	55	3	150	100X65	30	500

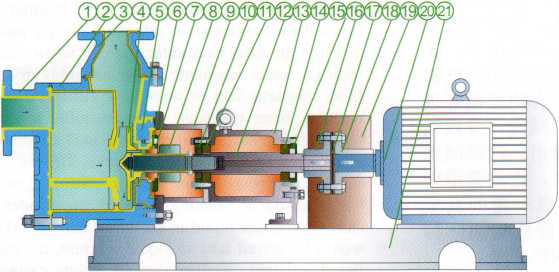

結構圖紙

---

選型材料表：

部件名稱	材料名稱	部件名稱	材料名稱	部件名稱	材料名稱
1前蓋	HT200/F46	8動環	碳化硅/硬質合金	15后軸承壓蓋	HT200
2泵體	HT200/F46	9支架	HT200	16泵聯器	45#
3出口法蘭	HT200/F46	10前軸承壓蓋	HT200	17膜片	304
4葉輪	氟塑料合金	11前軸承	Gcr15	18電聯器	45#
5泵蓋	HT200/F46	12軸承	45#/304/316/316L	19護罩	304
6靜環	碳化硅/硬質合金	13軸承箱	HT200	20電機	根據客戶需求
7機封壓蓋	304/316/316L	14后軸承	Gcr15	21底板	HT200

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

型 號	外型及安裝尺寸								進口法蘭尺寸						出口法蘭尺寸
	L	S	P	f	W	T	H	h	x	k	i	j	m	n-d	e	g	n	n-t
65FZB-20	1100	600	250	180	390	350	440	212	80	20	65	145	185	4-18	50	125	165	4-18
65FZB-30	1200	660	300	200	450	400	480	232	100	24	65	145	185	4-18	50	125	165	4-48
80FZB-20	1200	660	300	200	450	400	480	232	100	24	80	160	200	8-18	65	145	185	4-18
80FZB-30	1240	740	330	210	500	450	520	260	110	24	80	160	200	8-18	65	145	185	4-18
